產品系列 : 柔性大電流鉗表
交流電流、交流電壓、直流電壓、電阻測量，通斷測試。
電流量程：AC 0mA～10000A
電壓量程：AC 0.1V～750V；DC 0.1V～1000V
電阻量程：0Ω～2kΩ
鉗口尺寸：Φ200mm
存儲功能：數據存儲：600組
USB通訊接口
產品簡介

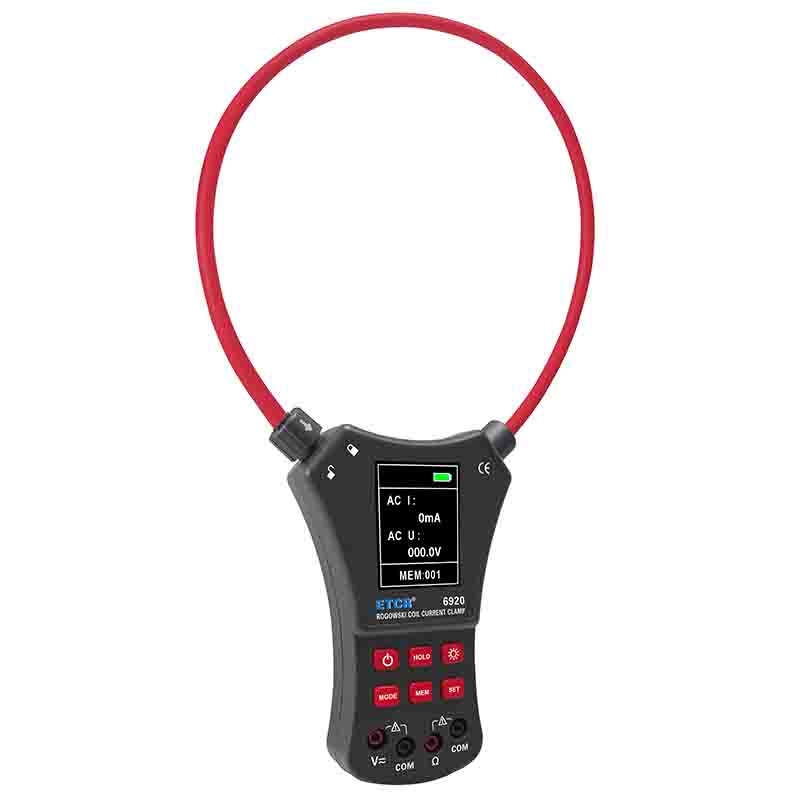

ETCR6920柔性電流鉗表又名柔性線圈鉗表、超大電流鉗表、羅氏線圈電流鉗表、洛氏線圈電流鉗表，用于交流電流測試、電壓測試、電阻測試、通斷測試。柔性線圈無任何裸露金屬導體，體積小、重量輕、柔軟靈活，特別適合大尺寸導體、狹窄環境和排線密集的場所，可用于信號嚴重畸變的工業環境電流測試。廣泛適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域。
ETCR6920柔性電流鉗表具有峰值保持、數據保持、數據存儲等功能，儀表輕巧使用方便，儀表具有USB通訊接口，存儲數據通過系統軟件上傳到電腦，實現歷史數據讀取、查詢、保存、打印等功能，是電工安全檢測的必備工具。
產品特點
1、柔性線圈無任何裸露金屬導體，體積小、重量輕、柔軟靈活，適合大尺寸導體、狹窄環境和排線密集的場所。
2、無磁滯效應，抗干擾能力強。特別適合繼電保護、可控硅整流、變頻調速、半導體開關、功率電子轉換設備、電弧焊接等信號嚴重畸變的工業環境電流測試。

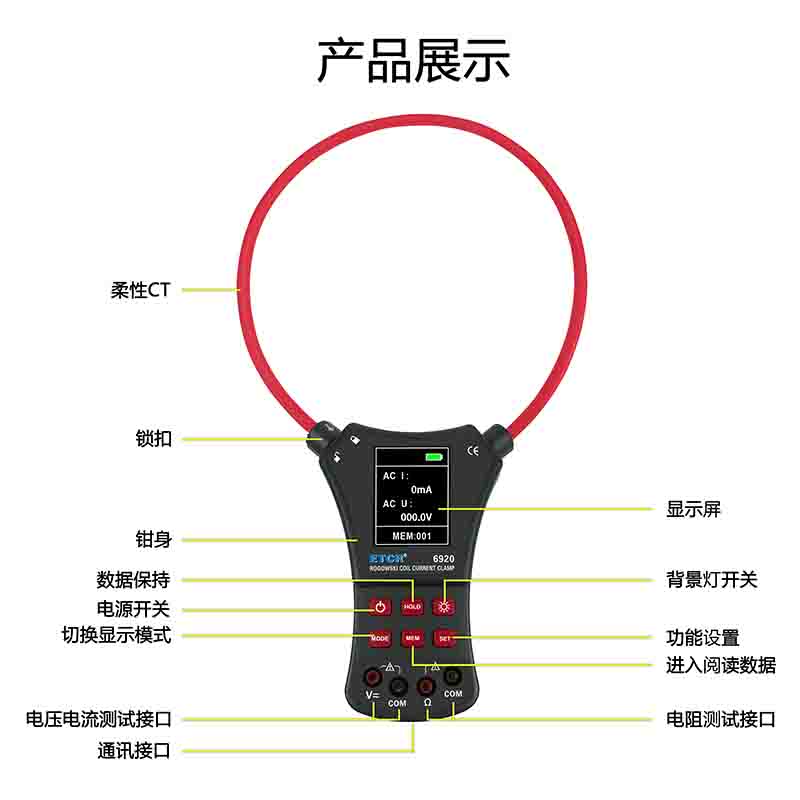

3、同屏顯示多項測量參數，操作方便，可作為普通萬用表使用。
4、存儲功能：數據存儲：600組。
5、USB通訊接口。
技術參數
1、量程及誤差
| 測量參數 | 量 程 | 最高分辨力 | 基本誤差 |
| 電 流 | AC 0mA～10000A | 1mA | ±2%rdg±5dgt |
| 直流電壓 | DC 0.0V～1000.0V | 0.1V | ±1.5%rdg±5dgt |
| 交流電壓 | AC 0.0V～750.0V | 0.1V | ±1.5%rdg±3dgt |
| 電阻 | 0.000kΩ～2.000kΩ | 1Ω | ±2%rdg±5dgt |
2、基本規格
| 規格名稱 | 規格參數 |
| 電源 | 6V DC(LR03×4節堿性干電池) |
| 顯示模式 | 2.8寸TFT彩色液晶屏；顯示域58mm×44mm |
| 鉗口尺寸 | 內徑φ200mm |
| 柔性線圈直徑 | Φ7.5mm |
| 導線位置 | 被測量導線處于鉗口的中心位置 |
| 數據存儲 | 600組 |
| 通訊接口 | USB接口，實現所存數據上傳電腦，便于分析數據 |
| 通 訊 線 | 通訊線，長1.8米 |
| 頻率 | 50Hz/60Hz自動識別 |
| 換檔 | 全自動切換 |
| 采樣速率 | 約2次/秒 |
| 背 光 燈 | 有，“ * ”鍵控制 |
| 數據保持 | 數據保持功能：“HOLD”符號顯示 |
| 溢出顯示 | 超量程溢出功能：“OL”符號顯示 |
| 自動關機 | 開機約10分鐘無操作后，儀表自動關機，以降低電池消耗。 |
| 電池電壓 | 當電池電壓降到約4.8V時，電池電壓低符號顯示，提醒更換電池。 |
| 儀表尺寸 | 寬高厚200mm×370mm×35mm |
| 儀表質量 | 儀表：約272g，總質量約755g(含電池及附件) |
| 工作電流 | 背光燈開啟80mA；背光燈關閉40mA |
| 絕緣強度 | AC 3700V/rms(鐵心與外殼之間) |
| 適合安規 | IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V) |
| 工作溫濕度 | -10℃～40℃；80%rh以下 |
| 存放溫濕度 | -10℃～60℃；70%rh以下 |
型號對比
| 產品圖片 | 產品型號名稱 | 電流量程 | 電壓量程 | 電阻量程 | 鉗口尺寸 | 存儲功能 |
| ETCR6920柔性大電流鉗表 | AC 0mA～10000A | AC 0.1V～750V DC 0.1V～1000V | 0Ω～2kΩ | Φ200mm | 600組 |
| ETCR6920B柔性大電流鉗表 | AC 0mA～10000A | AC 0.1V～750V DC 0.1V～1000V | 0Ω～2kΩ | Φ300mm | 600組 |
