產品簡介

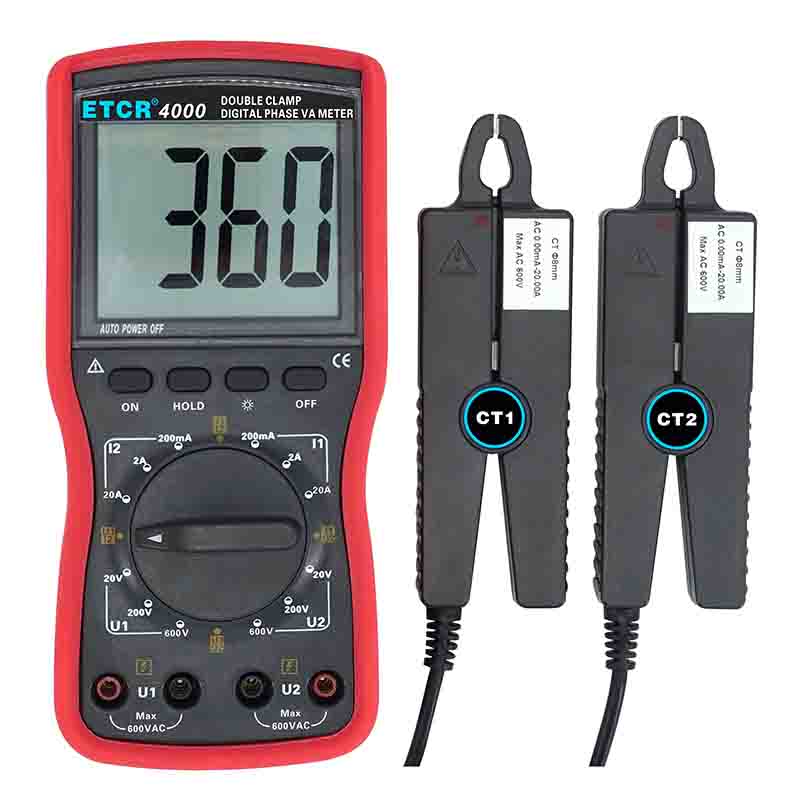

ETCR4000雙鉗數字相位伏安表又稱單相相位伏安表、數字相位伏安表、伏安相位儀、相位測量儀，用于相位、交流電流、交流電壓、交流漏電流、相序測量?？梢栽诒粶y回路不開路的情況下直接測量交流電壓和交流電流，測量兩電壓間、兩電流間和電壓電流間的相位，此外，還可間接測得電路的功率因數和功率，可以判別三相相序，變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等。適用于電力、石油化工、冶金、鐵路、氣象、工礦企業、科研院校、計量部門等。

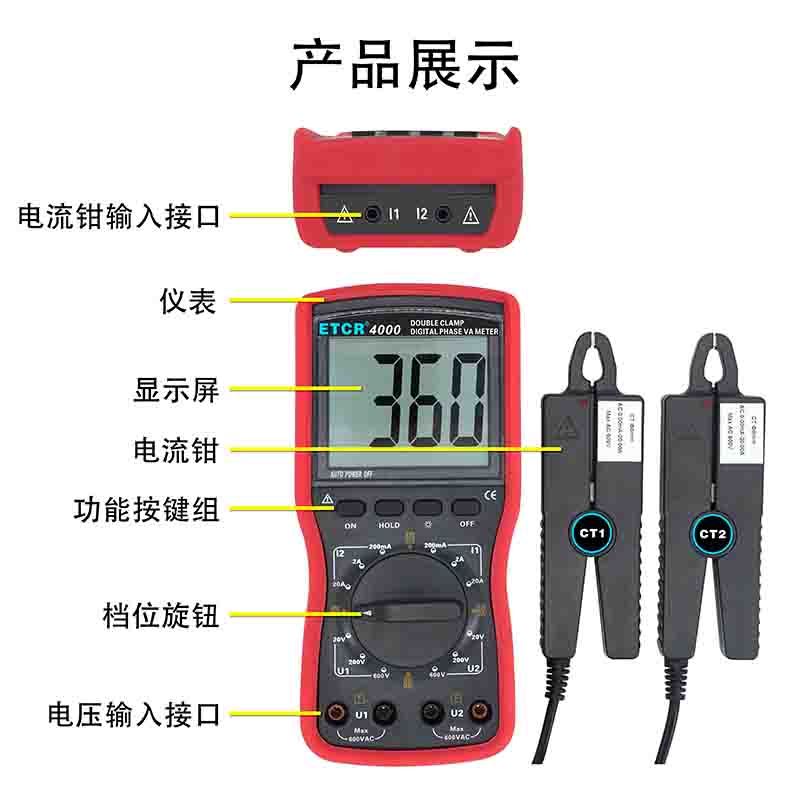

ETCR4000雙鉗數字相位伏安表采用超大LCD顯示屏，白屏背光，顯示一目了然，儀表采用絕緣防滑護套，具有數據保持功能，自動關機功能，操作簡單，可靠耐用。
產品特點

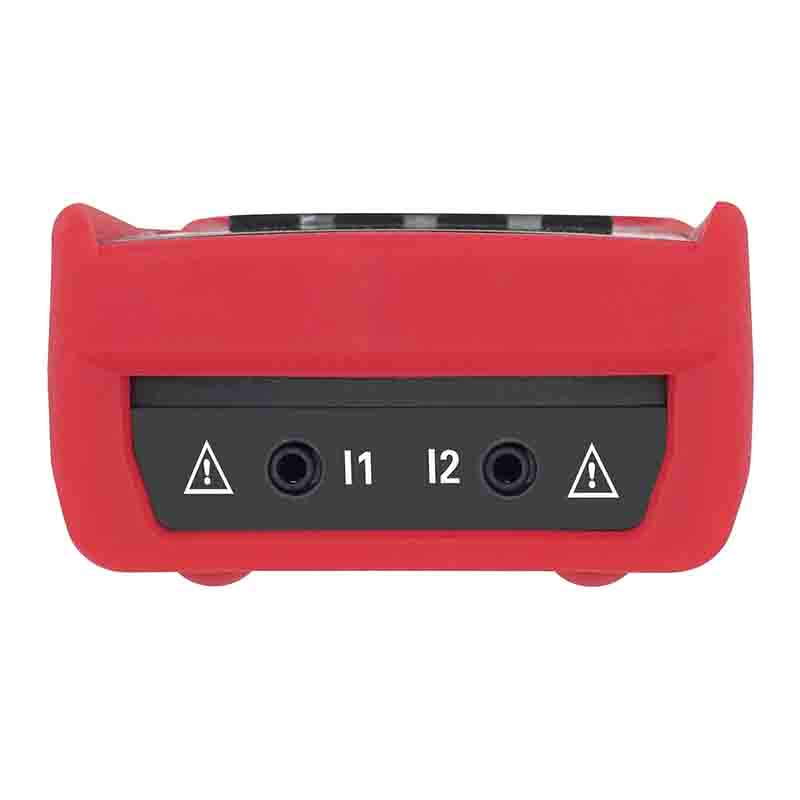

1、采用電壓互感器和電流鉗方式輸入，機內無高壓，2路輸入間完全隔離，安全可靠。

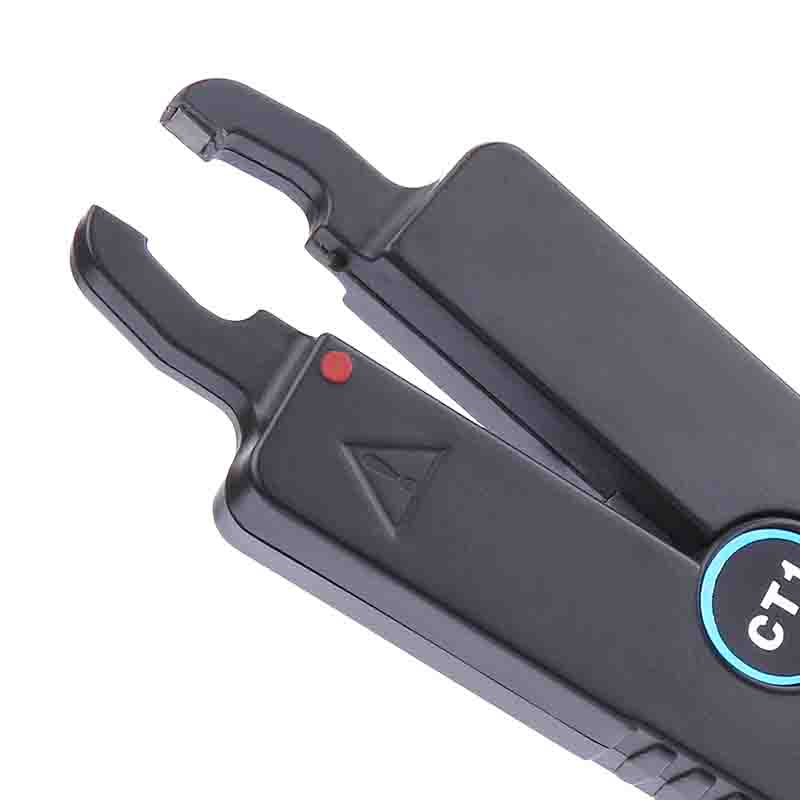

2、尖小形鉗口適合于排線密集的場所。

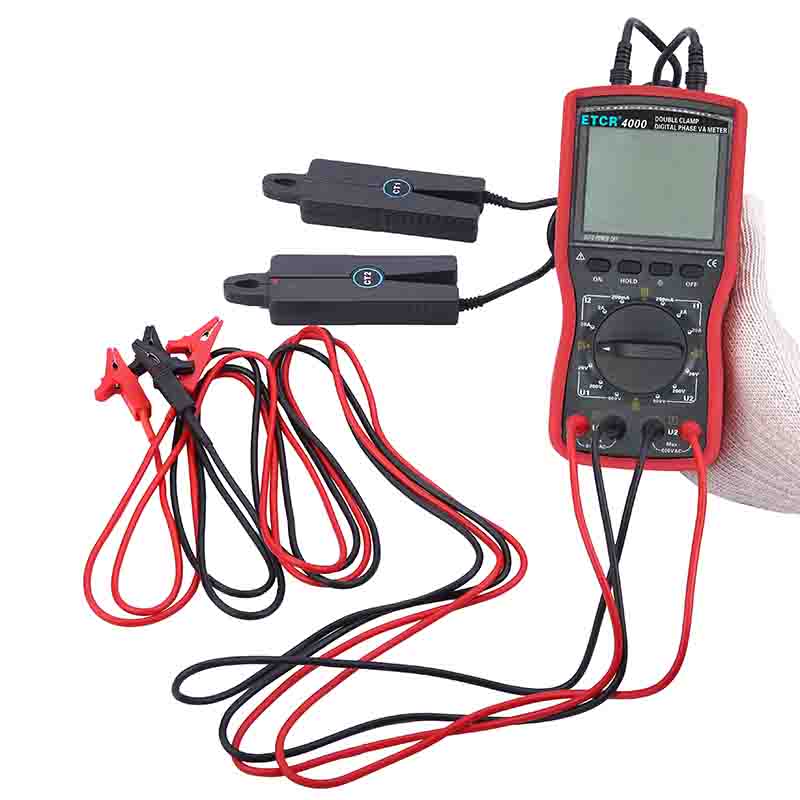

3、測試線采用電力專用電纜線，彈棒插頭和鱷魚夾均有絕緣保護。
4、采用超大LCD顯示屏，白屏背光，顯示一目了然。
5、高精度、高穩定、低功耗、操作方便。
技術參數
1、量程與基本誤差
| 類別 | 量程 | 分辨力 | 基本誤差 |
| 電壓 | 20V | 0.01V | ±(0.5%量程) |
| 200V | 0.1V | ||
| 600V | 1V | ||
| 電流 | 200mA | 0.1mA | ±(0.5%量程) |
| 2A | 1mA | ||
| 20A | 10mA | ||
| 相位 | 0～360° | 1° | ±1° |
2、技術規格
| 規格名稱 | 規格參數 |
| 電源 | DC9V 堿性干電池（1.5V LR6×6） |
| 顯示模式 | LCD顯示，白屏背光功能，適合昏暗場所 |
| LCD尺寸 | 70mm×62mm ；顯示域：64mm×54mm |
| 鉗口尺寸 | Φ8mm |
| 采樣速率 | 約3次/秒 |
| 量程 | 交流電壓：0～20V/200V/600V |
| 交流電流：0～200mA/2A/20A | |
| 相位：0～360° | |
| 測量相位時被測信號的幅值范圍 | 測U1-U2相位時：30V～600V |
| 測I1-I2相位時：10mA～20.00A | |
| 測U1-I2或I1-U2相位時：10V～500V、10mA～20.00A | |
| 數據保持 | 測試中按HOLD鍵保持數據，“DH”符號顯示 |
| 自動關機 | 開機約15分鐘后，儀表自動關機，以降低電池消耗 |
| 電壓檢測 | 當電池電壓低于7.8V～8V時，電池電壓低符號顯示，提醒更換電池 |
| 工作電流 | 開啟背光燈最大約35mA |
| 關閉背光燈,儀表耗電約5mA | |
| 儀表尺寸 | 長寬厚：196mm×92mm×54mm |

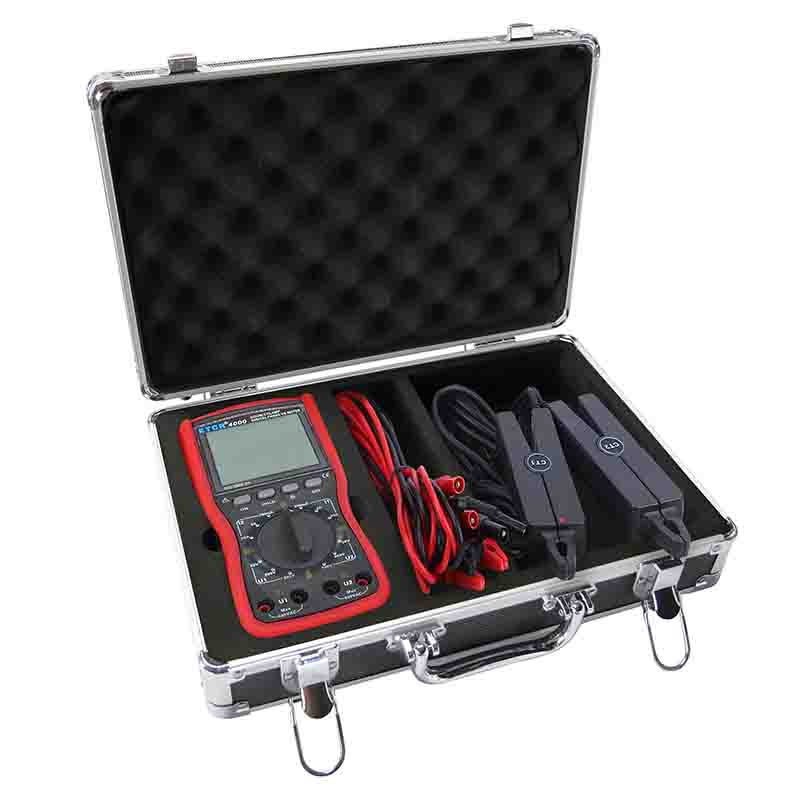

| 儀表質量 | 主機：約565g(含電池)；總質量：約2.24kg（含附件） |
| 絕緣 | 儀表線路與外殼之間、兩電壓輸入端之間≥10MΩ |
| 結構 | 雙重絕緣 |
| 輸入阻抗 | 測試電壓各檔輸入阻抗為：1MΩ |
| 測U1U2相位時電壓輸入阻抗為：40kΩ | |
| 耐壓 | 儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘；兩電壓輸入端之間能承受500V/50Hz的正弦波交流電壓歷時 1分鐘的試驗 |
| 工作溫濕度 | -10℃～40℃； 80%RH以下 |
| 存放溫濕度 | -10℃～60℃； 70%RH以下 |
型號對比
| 產品圖片 | 產品型號名稱 | 鉗口尺寸 | 相位 | 電壓量程 | 電流量程 | 功率量程 | 諧波 | 其他 |
| ETCR4000數字雙鉗相位伏安表 | Φ8mm | 0～360° | 0.00V～600V | 0.0mA～20.0A | -- | -- | |

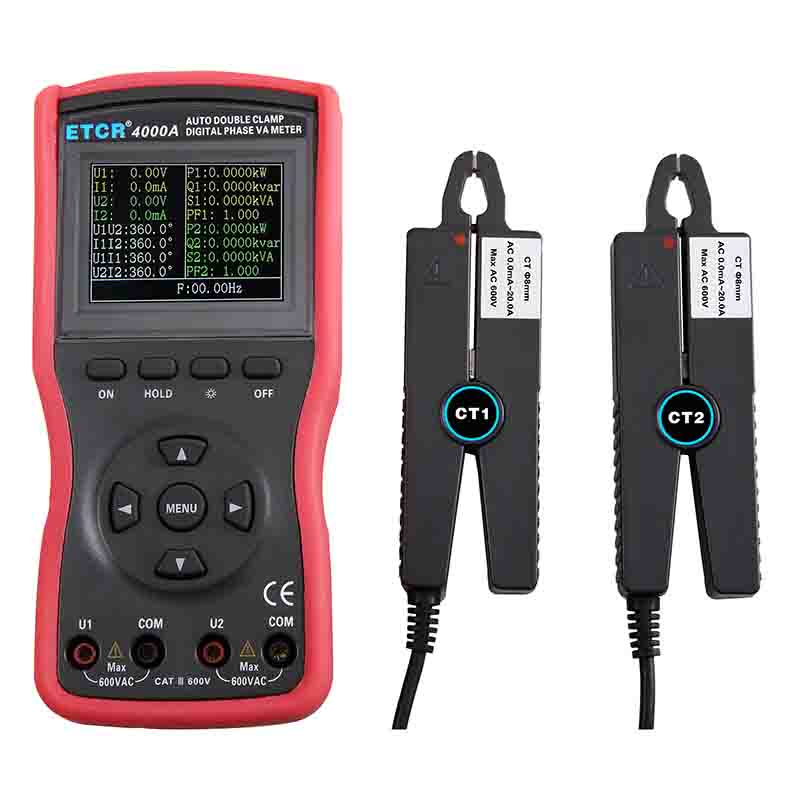

| ETCR4000A智能型雙鉗數字相位伏安表 | Φ8mm | 0～360° | 0.00V～600V | 0mA～600A | 0.0W～12kW | -- | |

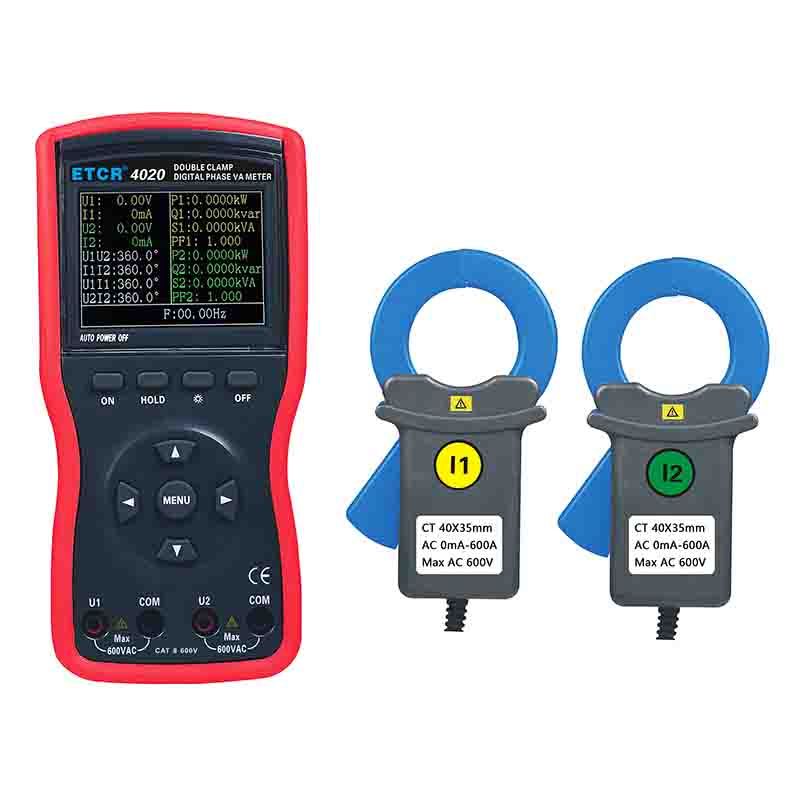

| ETCR4020大口徑雙鉗數字相位伏安表 | Φ40mm | 0～360° | 0.00V～600V | 0.0mA～20.0A | 0.0W～360kW | -- | |

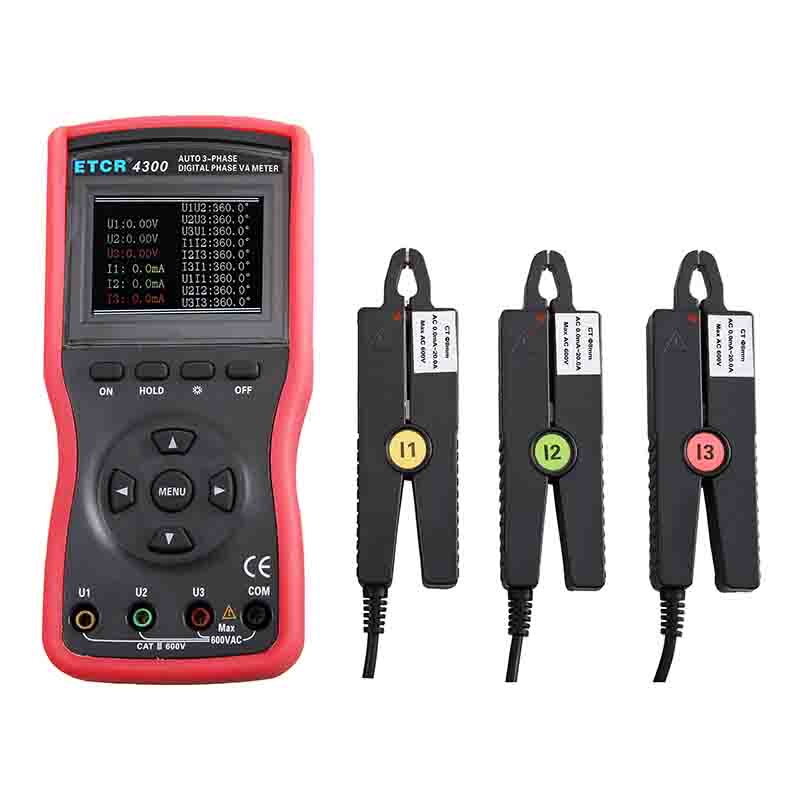

| ETCR4300三相數字相位伏安表 | Φ8mm | 0～360° | 0.00V～600V | 0mA～600A | 0.0W～12kW | -- | |

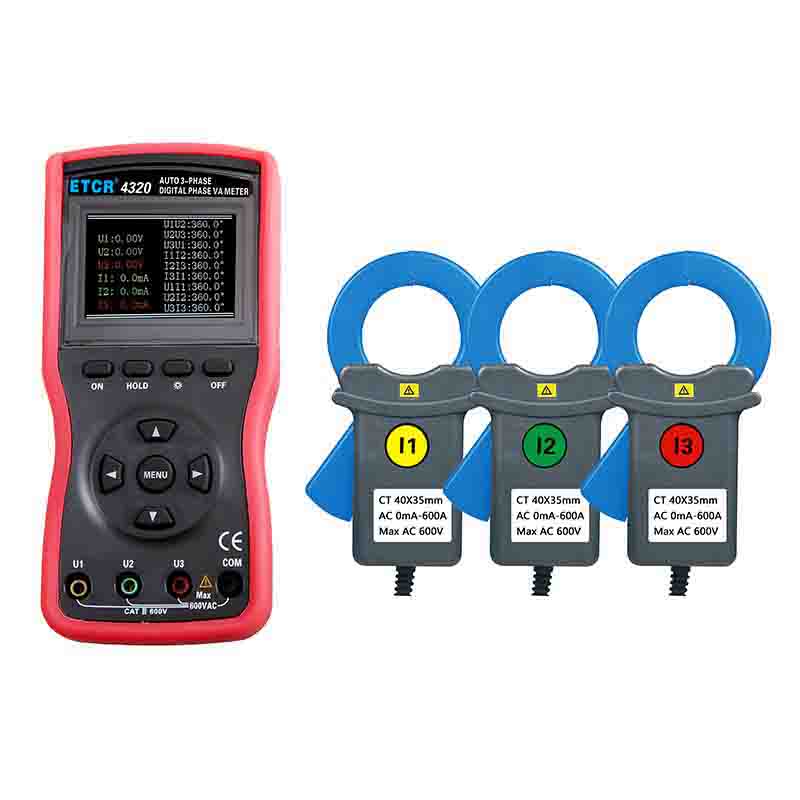

| ETCR4320大口徑三相數字相位伏安表 | Φ40mm | 0～360° | 0.00V～600V | 0.0mA～20.0A | 0.0W～360kW | -- | |

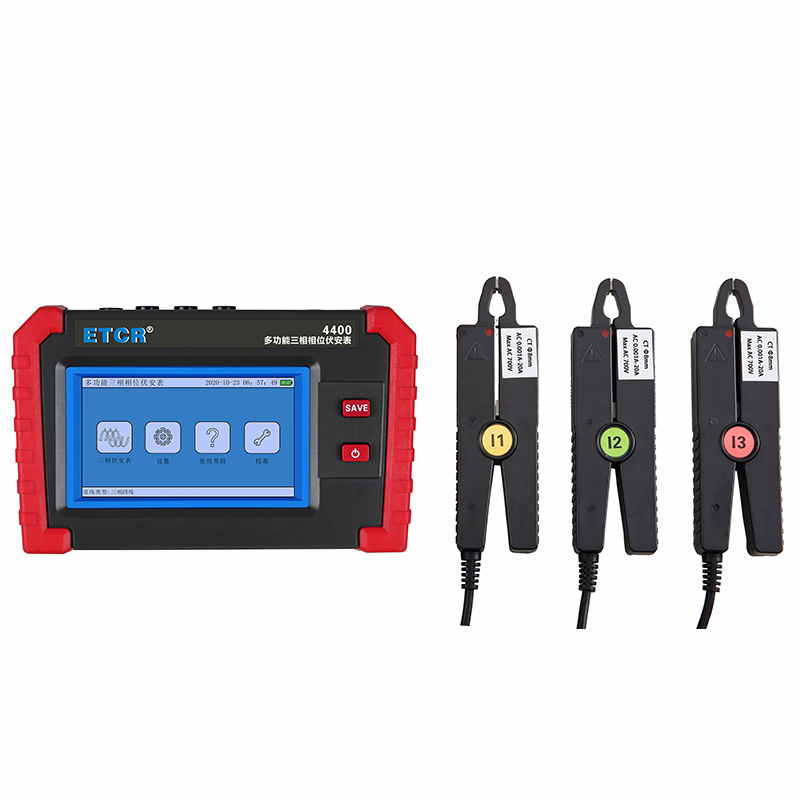

| ETCR4400多功能三相相位伏安表 | Φ8mm | 0～360° | 0.00V～700V | 0.0mA～20.0A | 0.0W～140kW | 2～20次 | 鋰電池、藍牙 |
