產品系列 : 直流電阻測試儀
用于直流電阻測量
電阻量程：200.0uΩ～50.00kΩ
測試電流檔位：AUTO、10A、5A、1A、100mA、10mA、1mA
輸出電壓：24V MAX
存儲功能：數據存儲600組
報警功能：可設置電阻報警閾值
觸摸彩屏
可充電鋰電池
藍牙通訊
USB通訊接口
產品簡介

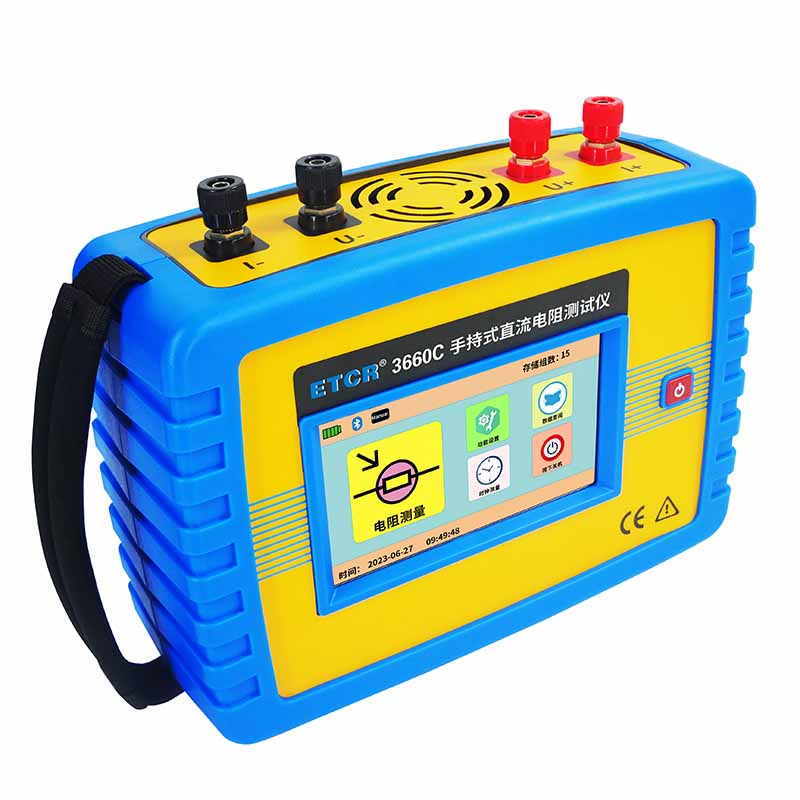

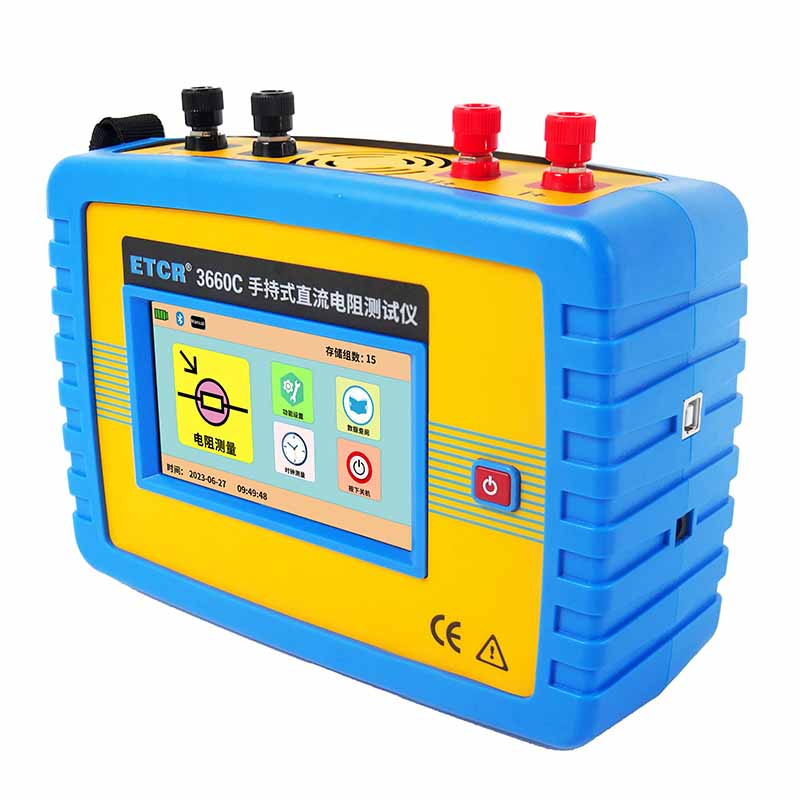

ETCR3660C手持式直流電阻測試儀又稱變壓器直流電阻測試儀、直流低值電阻測試儀，主要用于測量變壓器繞阻電阻；電纜導線電阻；開關、接插件、繼電器的接觸電阻；金屬鉚接電阻；線圈、電動機、互感器繞阻電阻；金屬構件之間聯結電阻；電焊接點電阻；蓄電池并聯連接電阻；以及導線長度測量計算等。儀表體積小重量輕，配有大容量電鋰電池組，特別適合在戶外工地使用。廣泛應用于建筑質檢站、監理公司、建筑施工單位、防雷公司、電力部門、船舶機車廠等。
ETCR3660C手持式直流電阻測試儀采用微處理機技術，精密四線法測試，準確可靠。儀表有自動測量及手動測量兩種測量模式，自動測量模式儀表自動選擇量程范圍和測試電流檔位，手動測量模式用戶可自行選擇量程范圍和電流檔位，滿足用戶不同場合的要求。儀表還有自動放電功能，告警功能、自動關機功能等。

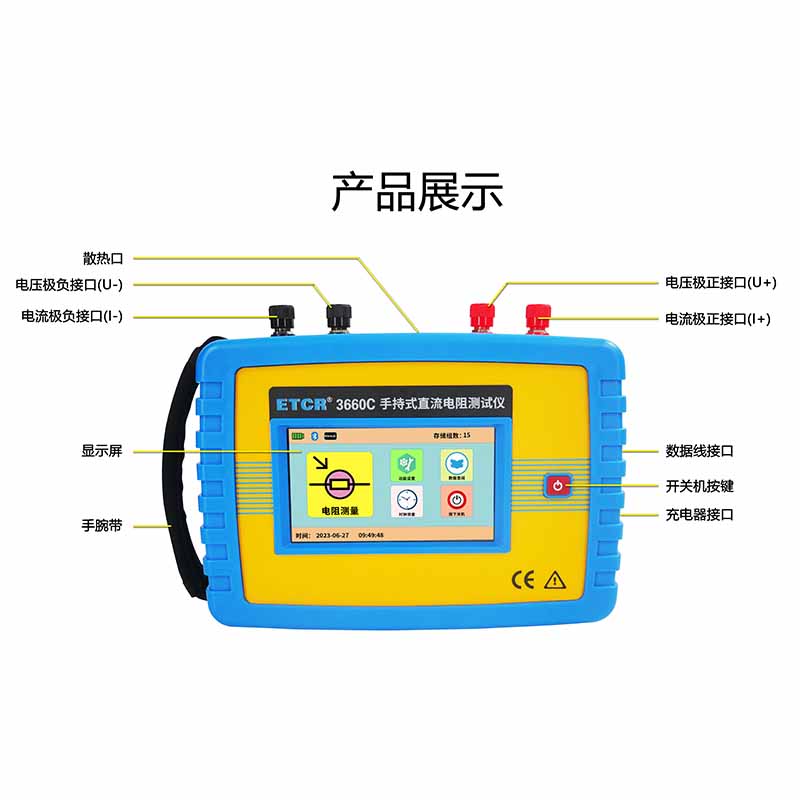

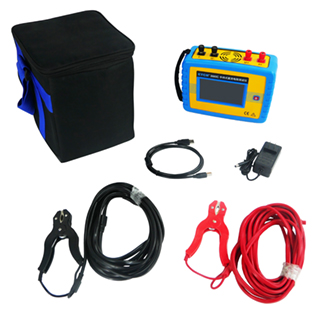

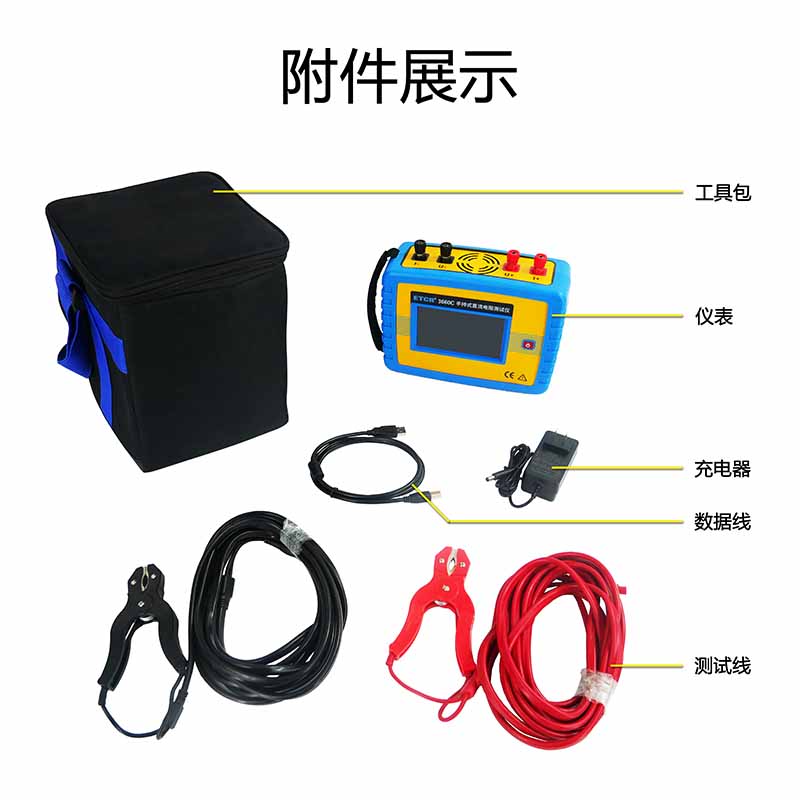

ETCR3660C手持式直流電阻測試儀由主機、監控軟件、測試線、充電器、USB通訊線等組成。儀表采用5寸觸摸彩屏，手持式結構，儀表帶有藍牙通訊，安裝APP后可在手機進行測試操作或查看測試結果，現場使用特別方便。儀表可存儲600組數據，通過USB接口及監控軟件與電腦連接，監控軟件具有歷史數據讀取、查閱、保存等功能。
產品特點
1、手持式結構，攜帶方便，觸摸彩屏操作更簡單。
2、兩種測量模式，自動測量模式：可根據負載自動選擇測試電流。手動測量模式：有7檔測試電流3、測試電流檔位：AUTO、10A、5A、1A、100mA、10mA、1mA。
4、最大輸出電壓24V，最大測試電流10A，測試速度快，可適用于變壓器測量。
5、具有放電功能，測試后自動放電，放電指示清晰，避免誤操作。
6、報警功能，可設置電阻報警閾值。
7、時鐘功能。
8、藍牙通訊功能。
9、USB通訊接口。
10、可充電鋰電池。
技術參數
| 規格名稱 | 規格參數 |
| 電 源 | 內置鋰電池 DC 14.8V 5200mAh |
| 顯示模式 | 5寸真彩液晶觸摸屏，分辨率480×854 |
| 測量范圍 | 1.0uΩ～50.00kΩ |
| 測量電流與精度 | 200.0uΩ～50.00kΩ 自動AUTO |
| 200.0uΩ～20.00mΩ 10A 0.2%FS | |
| 10.00mΩ～200.0mΩ 5A 0.5%FS | |
| 100.0mΩ～2.000Ω 1A 1%FS | |
| 1.00Ω～20.00Ω 100mA 1%FS | |
| 10.0Ω～200.0Ω ≤10mA恒壓法 1%FS | |
| 100Ω～50.00kΩ ≤1mA 恒壓法 1%FS | |
| 最高分辨率 | 0.1uΩ |
| 測試電流檔位 | 自動AUTO、10A、5A、1A、100mA、10mA、1mA |
| 輸出電壓 | 24V MAX |

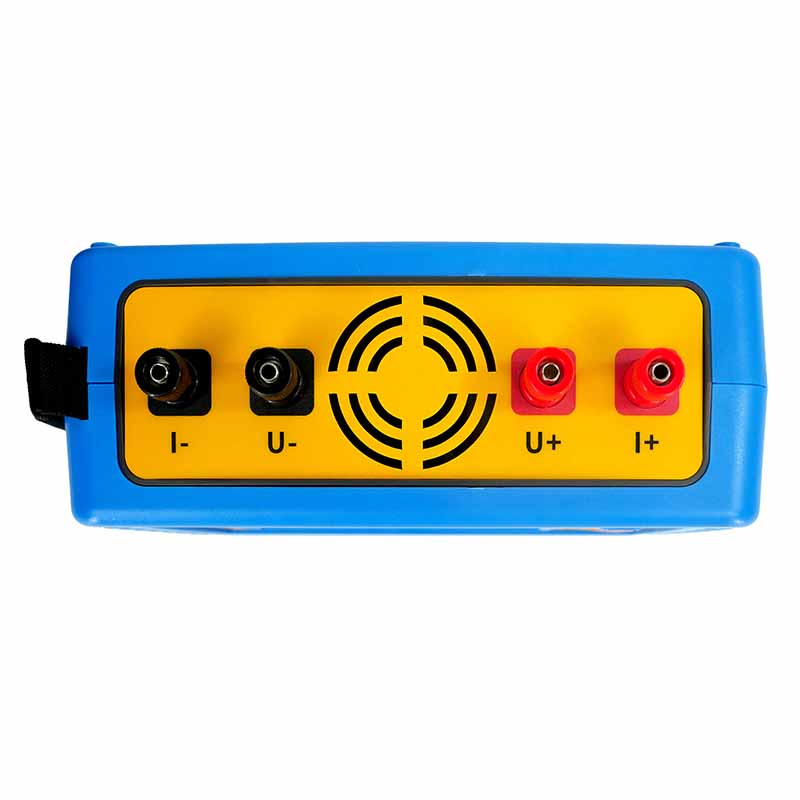

| 測試方式 | 精密四線法，2路A/D同時檢測 |
| 測試模式 | 自動、手動 |
| 測量時間 | 采樣AD速率 1秒/次 |
| 告警設置 | 告警臨界值設置范圍：1mΩ～2500Ω，0Ω不啟動告警功能 |
| 告警提示 | 測試值超過告警設定值時，蜂鳴器響聲告警提示 |
| 溢出顯示 | 超量程溢出功能：數字999999超限顯示 |
| 充電指示 | 充電時充電器上的指示燈亮紅色，充滿后亮綠色 |
| 低電壓指示 | 當電池電壓低于DC 14,8V時，電池電量符號顯示紅色，提醒儀表需及時充電 |
| 數據存儲 | 600組(掉電或更換電池不會丟失數據) |
| 數據保持 | 每次測試完后自動保持顯示所測結果 |
| USB通信接口 | 通過上位機軟件可以上傳存儲數據 |
| 時鐘功能 | 24小時制，顯示時、分、秒 |
| 放電功能 | 測試后自動放電，放電指示清晰，避免誤操作 |
| 自動關機 | 設置自動關機后，無操作15分鐘后自動關機 |
| 主機尺寸 | 232mm×181mm×88mm |
| 質 量 | 主機：約1500g(含電池)；測試線：約1026g；總質量:約3.7kg(含附件) |
| 工作溫濕度 | -10℃～40℃；80%RH以下 |
| 存放溫濕度 | -10℃～60℃；70%RH以下 |
型號對比
| 產品圖片 | 產品型號名稱 | 電阻量程 | 測試電流檔位 | 輸出電壓 | 存儲功能 | 報警功能 |
| ETCR3660直流電阻測試儀 | 200.0uΩ～50.00kΩ | 10A、5A、1A、100mA、10mA、1mA、自動AUTO | 24V MAX | 數據存儲600組 | 可設置電阻報警閾值 |
| ETCR3660C手持式直流電阻測試儀 | 200.0uΩ～50.00kΩ | AUTO、10A、5A、1A、100mA、10mA、1mA | 24V MAX | 數據存儲600組 | 可設置電阻報警閾值 |
